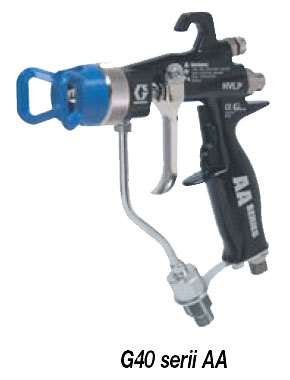

G40 PISTOLET NATRYSKOWY SERII AA firmy GRACO
|
Pistolety natryskowe ręczne wspomagane
powietrzem zaprojektowane w celu uzyskania wyjątkowej jakości
natryskiwania i łatwego użycia
UZNANA JAKOŚĆ. WIODĄCA TECHNOLOGIA. |
|
G40 - model 280 bar jest idealny dla
zastosowań przemysłowych wymagających wysokich ciśnień.
Zaprojektowany z myślą
o użytkowniku
Aby powiększyć proszę
kliknąć na miniaturę
Please click on the
photo to enlarge
|
Wyjątkowa jakość natryskiwania
Konstrukcja przyjazna dla operatora
Pistolety serii AA, zaprojektowane na maksymalną wydajność i jakość przy
zmniejszonym zmęczeniu operatora zawierają elementy wysokiej jakości
gwarantujące długotrwałą niezawodność. Najważniejsze, pistolety serii AA
umożliwiają znaczą zmianę kształtu strumienia bez wymiany dyszy.
Pistolety serii AA zaprojektowane są do:
-
Wysokiej jakości natryskiwania wspomaganego
-
powietrzem w różnorodnych zastosowaniach.
-
Maksymalizacji komfortu operatora i produkcyjności.
-
Zmniejszenia ogólnych kosztów użytkowania.
-
Poprawy wydajności nanoszenia i zużycia materiałów.
-
Wszechstronnego natryskiwania przedmin wszystkich kształtach i rozmiarach.
Kluczowe Materiały
Kluczowy Przemysł
-
Drewno i meble
-
Ogólne zastosowanie - metale
-
Rolnictwo i przemysł budowlany
-
Samochody ciężarowe i autobusy
-
Lotnictwo
-
Elektronika
|
Jakość natryskiwania
Uzyskanie pierwszorzędnego wykończenia
-
Udoskonalona konstrukcja dyszy zapewnia równomierne rozpylanie i doskonałą
jakość wykończenia.
-
Unikalny Aircap umożliwia miękkie natryskiwanie.
-
Zwiększona wydajność nanoszenia wynikająca z konstrukcji, która dopuszcza
mniejsze ciśnienie materiału i powietrza.
-
Regulowany kształt strumienia oznacza mniejsze nadmierne natryskiwanie,
mniejsze straty materiału, mniej lotnych związków organicznych (VOC) oraz
zwiększoną produkcyjność.

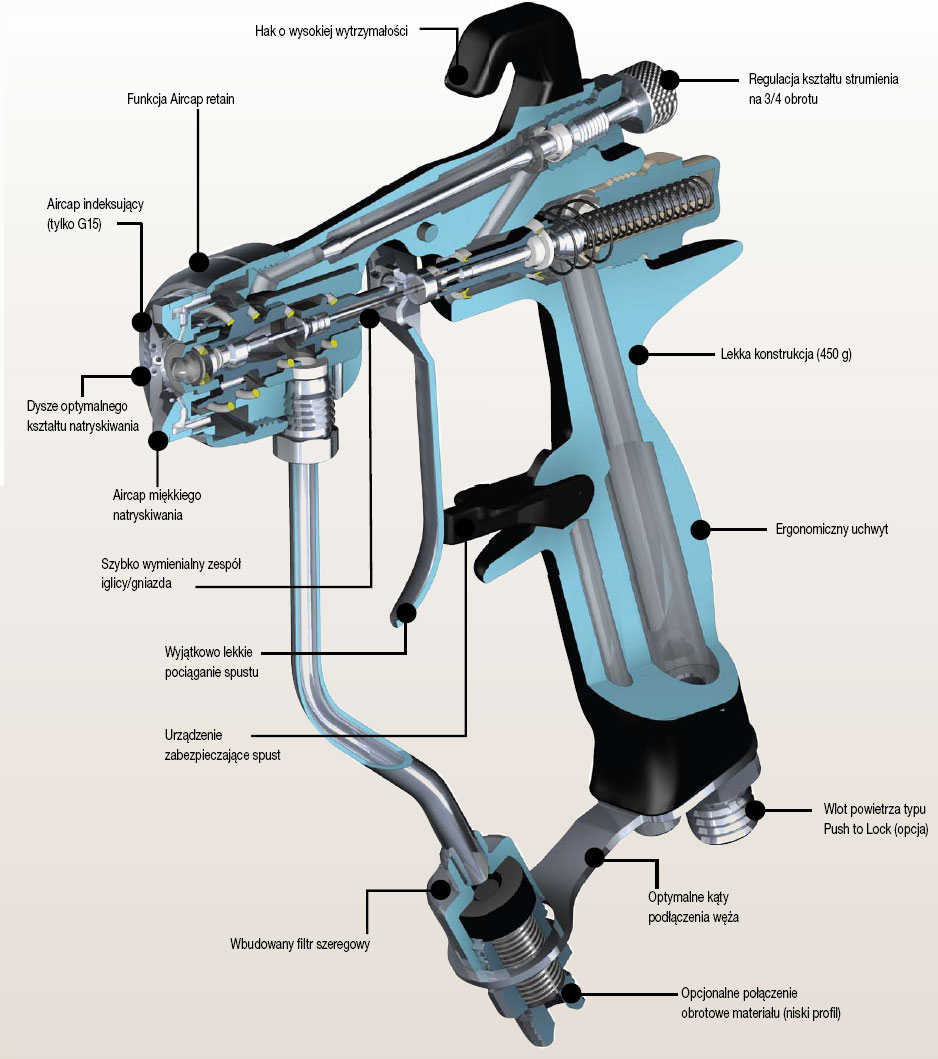

Ergonomia
Maksymalizacja produkcyjności
-
Ogólny ciężar jest znacznie zmniejszony, przez co uzyskuje się jeden z
najlżejszych pistoletów w swojej kategorii.
-
Siła
pociągania za spust jest wyjątkowo mała, przez co zmniejsza się zmęczenie
operatora i naprężenie mięśni.
-
Konstrukcja spustu pasuje do każdej dłoni i zwiększa komfort pracy
operatora.
Koszty posiadania
Oszczędność czasu i pieniędzy
-
Łatwy montaż i demontaż skraca czas napraw.
-
Zaprojektowany, aby zminimalizować zużycie części zamiennych.
-
Mniej części oznacza niższe koszty napraw.
Szybkie, dokładne pozycjonowanie!
Aircap indeksujący pistoletu G15 zapewnia szybkie i dokładne
pozycjonowanie w położeniu pionowym lub poziomym.
Szybkie, dokładne pozycjonowanie!
Aircap indeksujący pistoletu G15 zapewnia szybkie i dokładne
pozycjonowanie w położeniu pionowym lub poziomym.
Zwiększona wydajność natryskiwania!
Udoskonalona konstrukcja dyszy zapewnia równomierne rozpylanie i
polepszoną jakość wykończenia.
Zmniejszenie nadmiernego natryskiwania i zwiększenie produkcyjności!
Regulacja kształtu strumienia na 3/4 obrotu umożliwia operatorowi zmianę
szerokości natryskiwania w zależności od rozmiarów części.
Informacje wymagane do zamówienia
249242 Pistolet G40 - Pistolet na wysokie ciśnienie obejmuje gniazdo
węglikowe, osłonę dyszy, Aircap (249180) oraz dyszę natryskiwania
dobieraną z poniższej tabeli, którą określa się podczas składania
zamówienia.
249238 Pistolet G40 z systemem RAC - Pistolet do wysokiego ciśnienia z
dyszą RAC, redukuje przestoje spowodowane zatykaniem dyszy. Zawiera
gniazdo węglowe, osłonę dyszy, aircap (249478) i wybór dyszy LTX.
249246 Pistolet G40 Hi-Flow - Pistolet do wysokiego ciśnienia bez
ograniczeń dla uniknięcia spadków ciśnienia przy materiałach o wysokiej
lepkości. Zawiera gniazdo węglowe, osłonę dyszy i wybór dyszy z serii AAM
i GG4.
Tabela
doboru dysz natryskiwania
Dysze natryskiwania do dokładnego wykończenia
Zalecane w zastosowaniach wymagających wysokiej jakości wykończenia przy
niskim i średnim ciśnieniu. Wymaganą dyszę (nr części AAMxxx) należy
zamówić z poniższej tabeli.
Dysze natryskiwania przemysłowe
Zalecane w zastosowaniach wymagających wysokiego ciśnienia. Wymaganą dyszę
(nr części GG4xxx) należy zamówić z poniższej tabeli.
-
Wszystkie dysze z tabeli doboru dysz można używać w pistoletach model G40
(249242).
Dysze występujące w zacienionym na szaro obszarze tabeli używać tylko w
pistoletach model G40.
-
Dysz występujących w zacienionym na szaro obszarze tabeli nie używać w
pistoletach model G15 (288844 & 287926).
|
Wielkość otworu mm (cal) |
*Zużycie materiału, fl l/min (oz/min) |
Maksymalna szerokość rozpylania przy 300 mm (12 cal.) |
|
przy 41 bar (4,1 MPa, 600 psi) |
przy 70 bar (7,0 MPa, 1000 psi) |
100 do 150 (2 do 4) |
150 do 200 (4 do 6) |
200 do 250 (6 do 8) |
250 do 300 (16 do 18) |
300 do 350 (10 do 12) |
350 do 400 (12 do 14) |
400 do 450 (14 do 16) |
450 do 500 (16 do 18) |
500 do 550 (18 do 20) |
|
*0,178 (0,007) |
0,1 (4,0) |
0,15 (5,2) |
***107 |
207 |
307 |
|
|
|
|
|
|
|
*0,229 (0,009) |
0,2 (7,0) |
0,27 (9,1) |
109 |
209 |
309 |
409 |
509 |
|
|
|
|
|
*0,279 (0,011) |
0,3 (10,0) |
0,4 (13,0) |
11 51 |
11 |
11 51 |
411 |
511 |
611 |
|
|
|
|
0,330 (0,013) |
0,4 (13,0) |
0,5 (16,9) |
|
213 |
3 413 |
413 |
513 |
613 |
713 |
|
|
|
0,381 (0,015) |
0,5 (17,0) |
0,7 (22,0) |
|
215 |
15 |
415 |
515 |
615 |
715 |
815 |
|
|
0,432 (0,017) |
0,7 (22,0) |
0,85 (28,5) |
|
17 |
17 |
17 |
617 7 |
617 |
717 |
817 |
917 |
|
0,483 (0,019) |
0,8 (28,0) |
1,09 (36,3) |
|
219 |
19 |
19 |
519 |
719 |
719 |
819 |
919 |
|
0,533 (0,021) |
1,0 (35,0) |
1,36 (45,4) |
|
|
21 |
321 |
621 |
621 |
721 |
821 |
921 |
|
**0,584
(0,023) |
1,2 (40,0) |
1,56 (51,9) |
|
|
|
523 |
523 |
623 |
723 |
|
923 |
|
**0,635
(0,025) |
1,5 (50,0) |
1,94 (64,8) |
|
|
|
425 |
|
625 |
725 |
825 |
|
|
**0,686
(0,027) |
1,7 (58,5) |
2,27 (75,8) |
|
|
|
|
527 |
627 |
|
827 |
|
|
**0,737
(0,029) |
1,9 (68,0) |
2,65 (88,2) |
|
|
|
|
|
629 |
|
|
|
|
**0,787 (0,031) |
2,2 (78,0) |
3,03 (101,1) |
|
|
|
431 |
|
631 |
|
|
|
|
**0,838
(0,033) |
2,5 (88,0) |
3,42 (114,1) |
|
|
|
|
|
633 |
|
***833 |
|
|
**0,889
(0,035) |
2,8 (98,0) |
3,81 (127,1) |
|
|
|
435 |
|
|
|
|
|
|
**0,940
(0,037) |
3,1 (108,0) |
4,20 (140,0) |
|
|
|
|
|
|
737 |
|
|
|
**0,991
(0,039) |
3,4 (118,0) |
4,59 (153,0) |
|
|
|
|
539 |
639 |
|
839 |
|
*Te
wielkości dysz obejmują filtr nr 150.
**Nie używać tych dysz w pistoletach model G15 (288844 & 287926).
***Tylko dysze GG4.
Specyfikacja techniczna
|
Maksymalne
ciśnienie robocze materiału
Maksymalne
ciśnienie robocze powietrza
Maksymalna
temperatura robocza materiału
Wlot materiału
Wlot powietrza
Masa pistoletu
Ciśnienie
dźwięku przy 1.4 bar (140 kPa, 20 psi)
Ciśnienie
dźwięku przy 7 bar (0,7 kPa, 100 psi)
Korpus pistoletu
Filtr materiału
Spust
Części mokre
Instrukcja |
Model G40: 280
bar (28 MPa, 4000 psi)
7 bar (0,7 MPa,
100 psi)
43° C (110° F)
1/4-18 npsm*
1/4-18 npsm
(R1/4-19) gwint zewnętrzny z uszczelniaczem**
450 gram (16 oz)
66,9 dB(A)
80,0 dB(A)
Odkuwka
aluminiowa
Nr 100
G40 1,77 kg (3,9
lb)
Stal
nierdzewna, węglik, bardzo wysoki ciężar molekularny polietylen, acetal,
PTFE, nylon
311001 |
*Dostępna złączka obrotowa (opcja).
**Dostępna złączka szybkorozłączna (opcja).
|
